產品概述
BKGKL系列干式空心并聯電抗器連接在500KV、220KV\或110KV變電站低壓繞組側，用于長距離輸電線路的電容無功補償，穩定輸配電系統電壓。
使用環境條件
●海拔不超過1000m；
●超載能力較強，可以在 1.35倍額定電流下連續運行；
●熱穩定性能：能耐受額定電抗率的倒數倍的額定電流，時間為2s；
●動穩定性能：能耐受熱穩定電流的 2.55倍，時間0.5s，無任何熱機械操作損傷；
●溫升：線圈平均溫升≤75k（電阻法）；
●BKGKL系列干式空心并聯電抗器安裝方式分水平和垂直安裝兩種，進出線端子夾角
0°、90°、180°三種，如果用戶對出線端子方向有特殊要求，可在訂貨時予以說明;
●安裝BKGKL系列空心并聯電抗器時，應該保證電抗器對其它金屬部件的最小凈磁空間距離，對于大金屬部件和形成閉環的金屬部件的凈空間距離應加大。

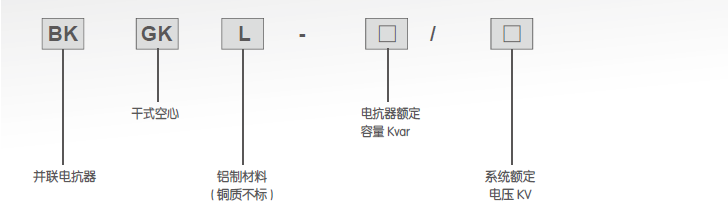

型號及其含義

產品結構說明

●采用多層并聯風道結構，并用環氧玻璃纖維布纏繞包封，沖擊電位分布均勻，耐受短路電流能力好；
●采用先進的計算機輔助設計(CAD)，可根據客戶的使用要求，快速準確的確定產品的結構與參數；
●干式空心的形式杜絕了油浸式電抗器滲漏油的弊端，且無鐵心飽和之慮，電感值線性良好；
●繞組采用多種小截面的玻璃絲包導線繞制，具有絕緣性能優良、損耗低、重量輕、體積小、免維護等特點；
●BKGK(L)系列干式空心并聯電抗器整個外表面涂有抗紫外線防護涂層，戶內與戶外均可使用，且安裝方式靈活，既可三相疊裝，也可三相水平布置。

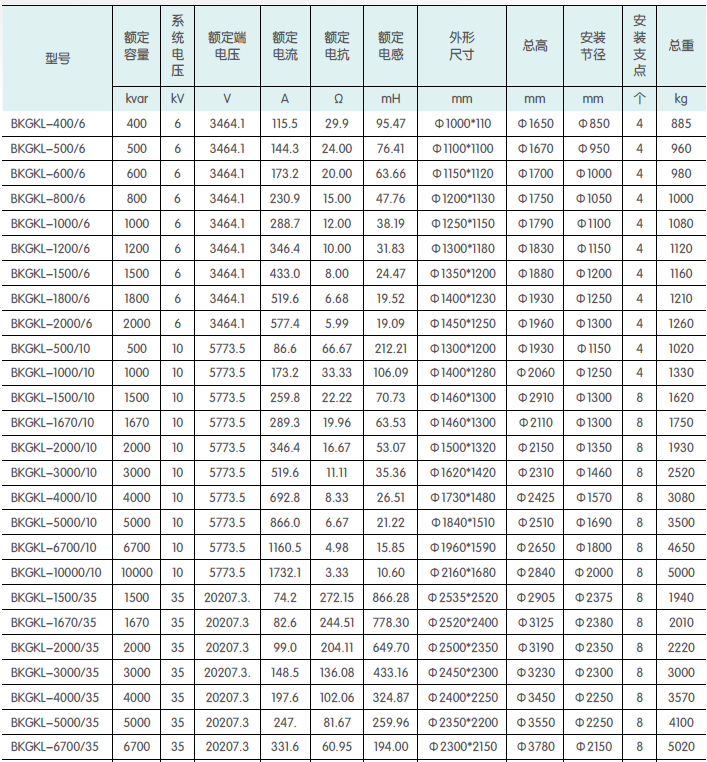

主要技術參數

安裝方式

●干式空心電抗器應安裝在混凝土基礎上，常見的安裝方式有：三相垂直布置；二相疊放一相平放布置；三相水平呈“一”字形或“品”字形布置等幾種方式。
●安裝地點可以是戶外或戶內。
訂貨須知
●系統額定電壓；
●電抗器額定容量；
●電抗器額定電流；
●電抗器額定電抗；
●系統最高運行電壓；
●使用環境（戶內戶外）；
●進、出線端子夾角；
●其它特殊要求。
