產品概述
LKGK系列干式空心濾波電抗器與濾波電容器組串聯使用，組成諧振電路，使其在某規定頻率點上諧振，濾除制定的高次諧波，同時可實現電力系統的無功補償及限制電容器組投入電網時的浪涌電流。
使用環境條件
●海拔不超過1000m；
●使用地點：戶內或戶外，相對濕度小于或等于90%；
●電感值調節范圍：±5%連續可調；
●電感值三相偏差：每相與平均值偏差為≤±1%；
●溫升：線圈平均溫升≤75k（電阻法）；
●LKGKL型干式空心濾波電抗器的安裝可采用“一”字形成或“品”字形水平布置，不提倡垂直布置方式，因?yàn)榭招碾娍蛊鞔怪辈贾孟嚅g互感較大，而支零序諧波其相間互感電報抗因相位不同相關很大，很難做到不同諧波下的三相電抗平衡。

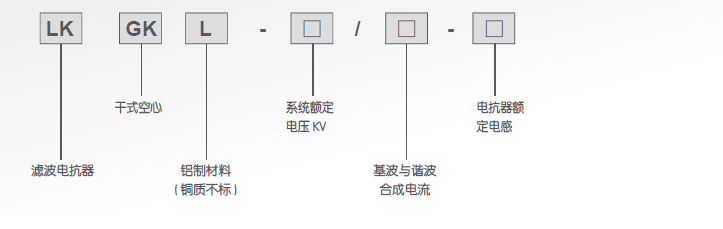

型號及其含義

產品結構說明

●LKGK(L)型空心濾波電抗器的線圈由多股小截面的導線繞制而成，采用多層并聯風道結構，具有良好的通風散熱效果，采用環氧 樹脂玻璃鋼體結構，機械電氣性能大大提高，尤其抗突發短路性能非常好；
●調節線圈裝設在主線圈外層下方，由多股裸扁導線組成，通過調整調節線圈上動接頭的位置，實現電抗值的無級連續可調，
●電感的調節范圍可實現額定值的.. ±10%可調；
●.. 當要求電抗值大范圍可調時，電抗器做成帶抽頭加調節線圈的形式。電抗器進出線接線端子為A、X，當動接頭接于X1時，
●電感調節范圍一般為下限至額定值，當動接頭接于X2時，電感調節范圍一般為額定值至上限，可實現±10%可調；星形架由鋁排或銅排焊接而成，起引出電流和機械支撐的作用。

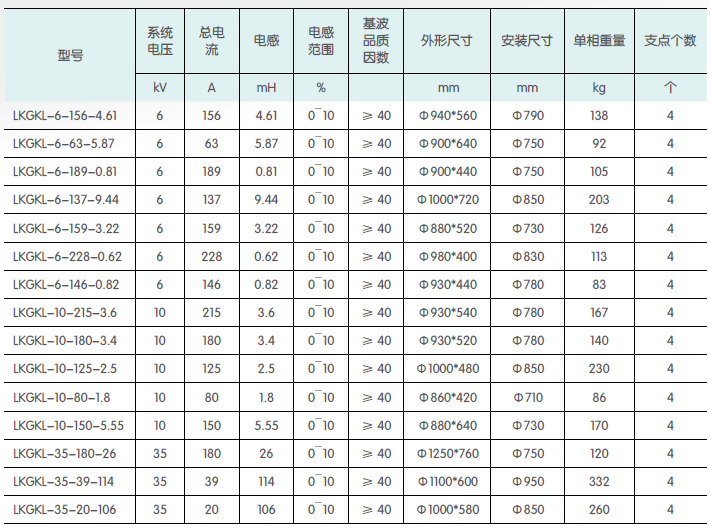

主要技術參數

產品作用

●在超高壓、大容量的電網中安裝一定數量感性的無功補償裝置（包括并聯電抗器和靜止無功補償器）其主要目的：
一是補償容性充電功率；
二是在輕負荷時吸收無功功率，控制無功潮流，穩定網絡的運行電壓，各大電網均要求，在大中型變電站必須安裝電抗器來補償電容性的無功功率，做到就地補償、就地平衡，以保證電力系統的安全運行。

安裝方式

●干式空心濾波電抗器采用由單相組成的三相的結構。
●對于單相額定電流大于.. 100A的濾波電抗器宜采用由一對線圈構成的，通過調節兩個線圈距離調節電感的結構；
●此類電抗器采用三相水平”一”形安裝或三相水平”Δ”安裝。
●對于額定電流小于.. 100A的濾波電抗器可以采用通過附加線圈調節電感的結構；
●此類電抗器可以采用此電抗器采用三相水平”一”形安裝、三相水平”Δ”安裝、三相垂直疊裝和二疊一平安裝。

貯存方式

包裝
●電抗器的包裝應保證產品及組件零部件在運輸和儲存期間不得損壞
