產品概述
CKGKL系列干式空心串聯電抗器在并聯電容器補償裝置中與并聯電容器串聯用以抑制高次諧波和限制合閘涌流，保護電容器。
使用環境條件
●使用地點：戶外或戶內；
●海拔：不超過1000m（特殊海拔高度需定制）；
●地震烈度：不大于.. 8級；
●環境溫度：-40～+45℃，相對濕度不大于90%；
●最大風速：不大于.. 3.5米.. /秒，周圍無有害氣體、蒸汽及導電性或爆炸性塵埃。

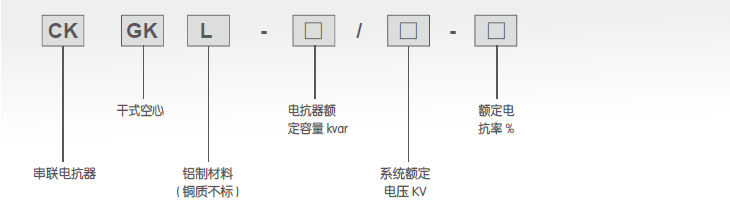

型號及其含義

產品結構說明

●干式空心電抗器應用計算機優化設計、可按照用戶要求快速準確設計最佳理想的結構參數；
●空心電抗器是采用多層繞組并聯的筒形結構，各包封之間設置通風氣道，便于空氣對流形成自然冷卻、散熱性好、線圈溫度低；
●繞組采用浸漬環氧樹脂的玻璃纖維絲纏繞嚴密包封，并經高溫固化后，使繞組具有整體剛性好、機械強度高，耐受短時電流的沖擊能力強，滿足空心電抗器動、熱穩定的要求；
●采用機械強度高的鋁合金材質星形接線架，渦流損耗小，滿足對繞組分?jǐn)?shù)匝的要求，所有的導線引出線用氬弧焊焊接在星形接線臂上，不用螺釘連接，提高了運行的可靠性；
●空心電抗器具有重量輕、防潮濕、環保無污染、損耗小、噪聲低、安裝簡便、電氣性能好、運行可靠性高。

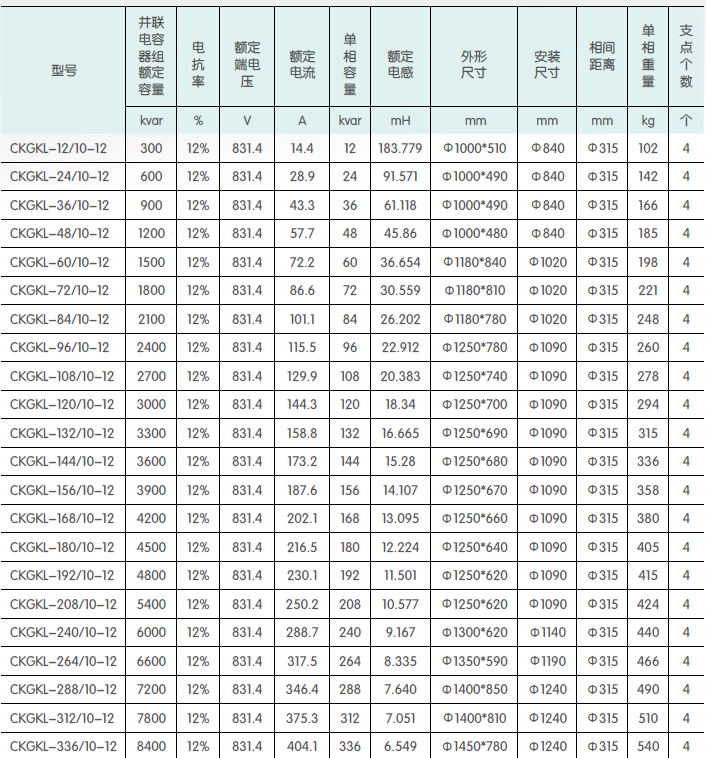

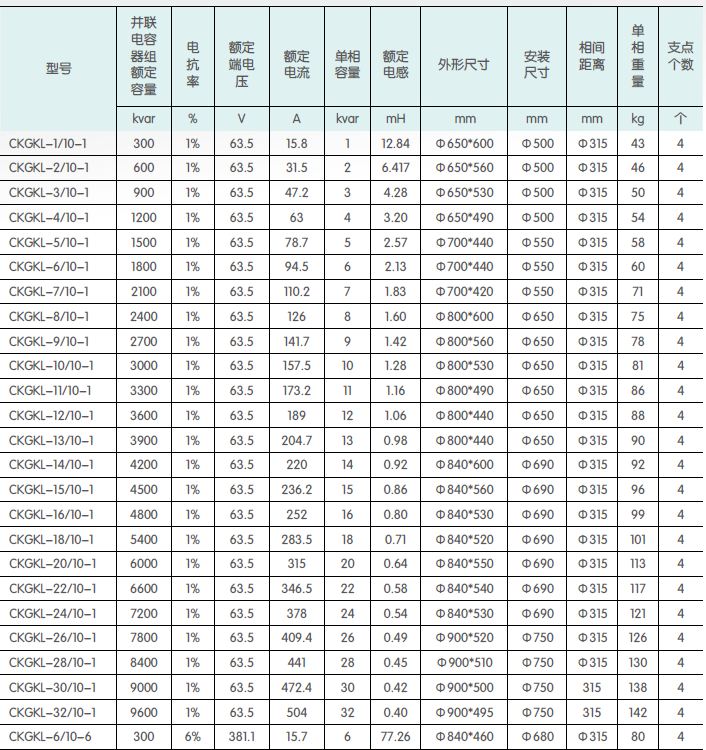

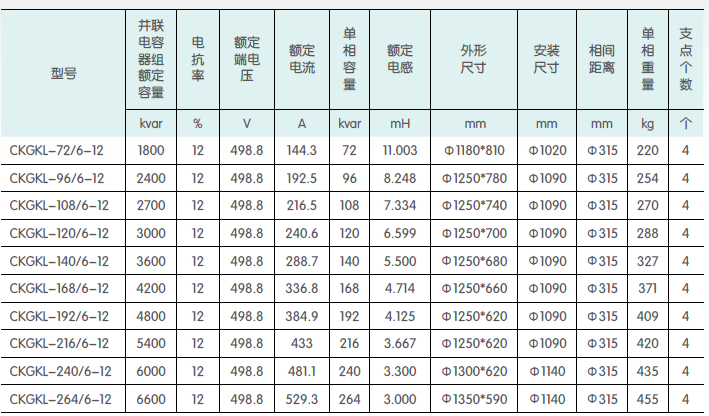

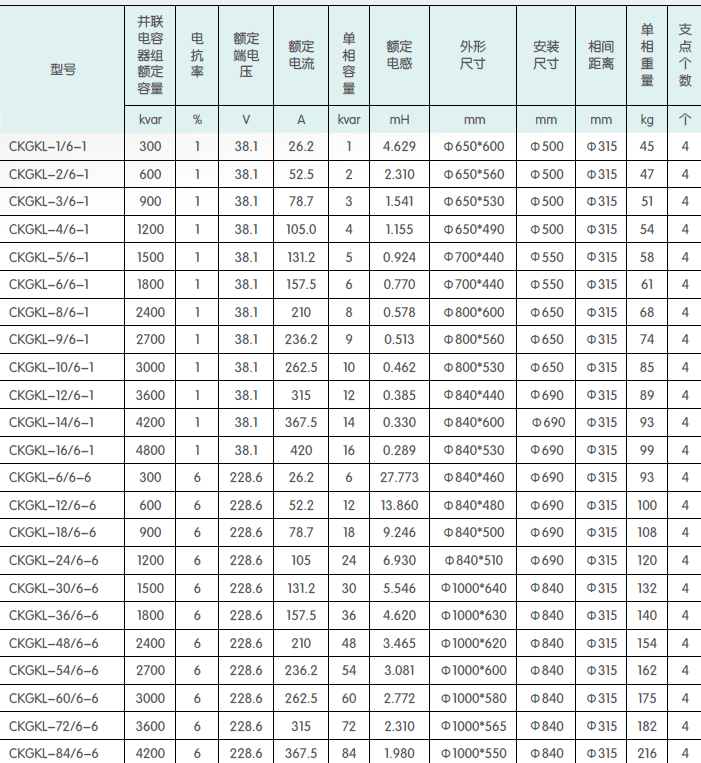

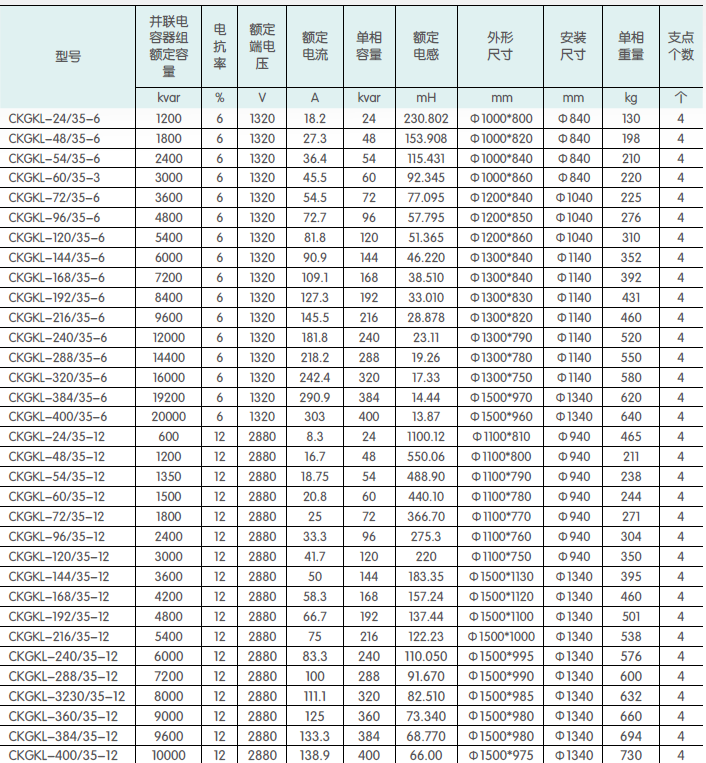

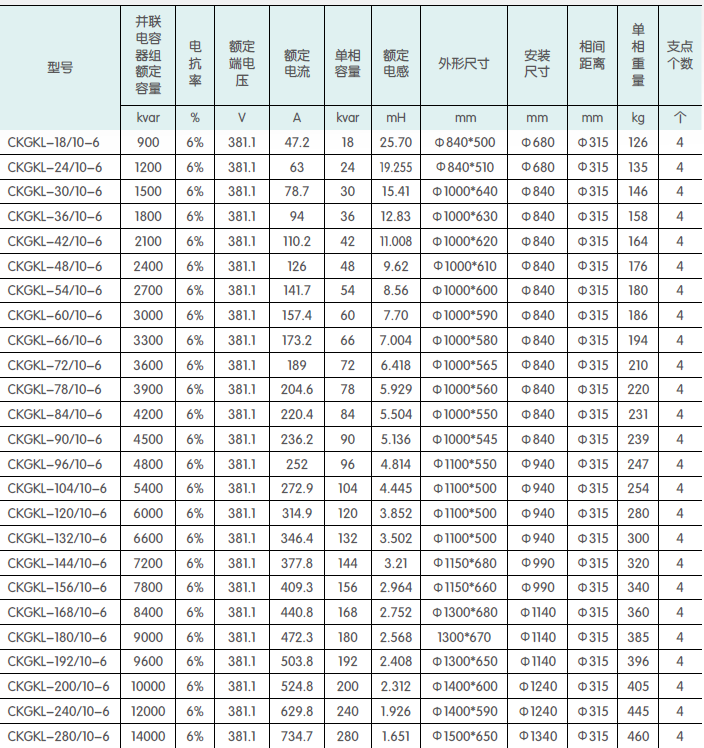

主要技術參數
