產品概述
CKSC系列干式鐵芯串聯電抗器主要用于6-10KV的電力系統，與高壓電容器串聯，組成無功補償裝置，能有效抑制和吸收高次諧波，限制合閘涌流，保護電容器。（限戶內使用）。
產品符合JB5436-1998串聯電抗器的執行標準。
使用環境條件
●環境溫度：電抗器周圍最高溫度40℃ ,最低溫度-25℃，年平均溫度20℃；
●相對濕度：電抗器在40℃時相對濕度小于50%，20℃時可達90%；
●海拔高度不超過1000m；
●安裝處空氣中無有害氣體，蒸氣及導電性或爆炸性塵埃。
●其他超出本技術條件的內容，由技術部與用戶協商處理，并在訂貨時注明。

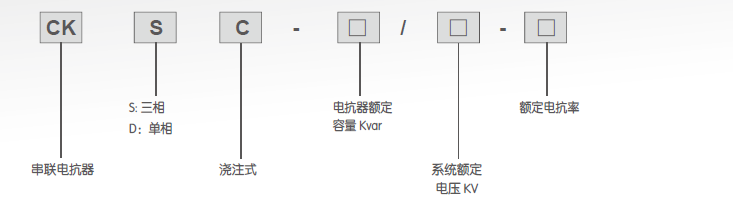

型號及其含義

產品結構說明

●采用干式鐵心結構，無電磁污染，無油污污染。
●整體結構簡單，布局合理，體積小，免維護，便于柜內安裝。
●鐵心采用優質冷軋低損耗硅鋼片，由多個氣隙分成均勻小段，氣隙中采用環氧板，以保證電抗器氣隙長期運行下而不發生變化。
●心柱氣隙段用環氧樹脂固封為一個整體，鐵心端面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，既增加了整體強度，又大大減小了運行時的噪音，并具有較好的防腐性能。
●線圈為環氧澆注型，線圈內外敷設環氧玻璃網格布作增強，采用先進的全自動澆注設備在真空狀態下進行澆注，絕緣性能好，機械強度高，能耐受大電流沖擊和冷熱沖擊而不開裂。
●環氧澆注線圈不吸水、局部放電量低，可在惡劣環境條件下安全運行。
●線圈上下端部和鐵心底部與支撐槽鋼間均加裝硅橡膠防震墊，有效減小了電抗器運行時的震動。

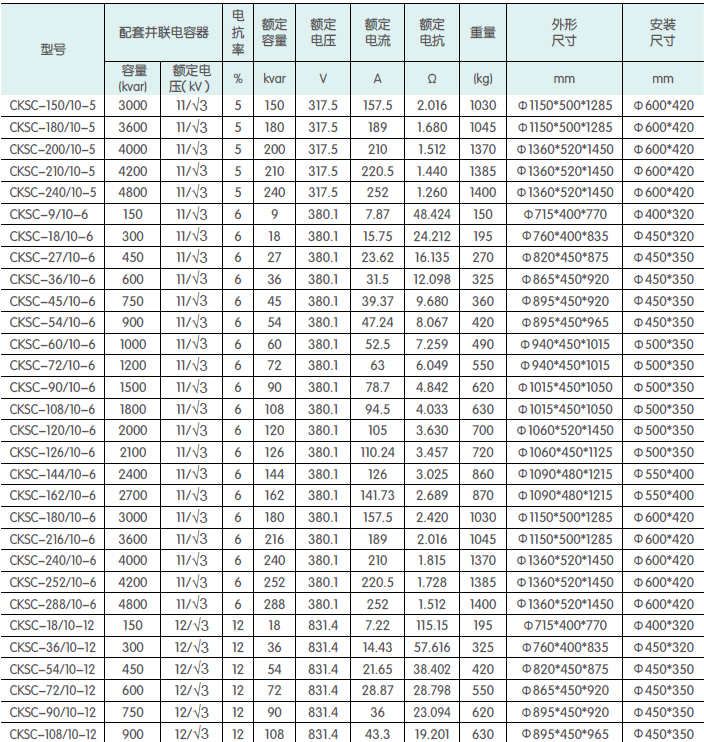

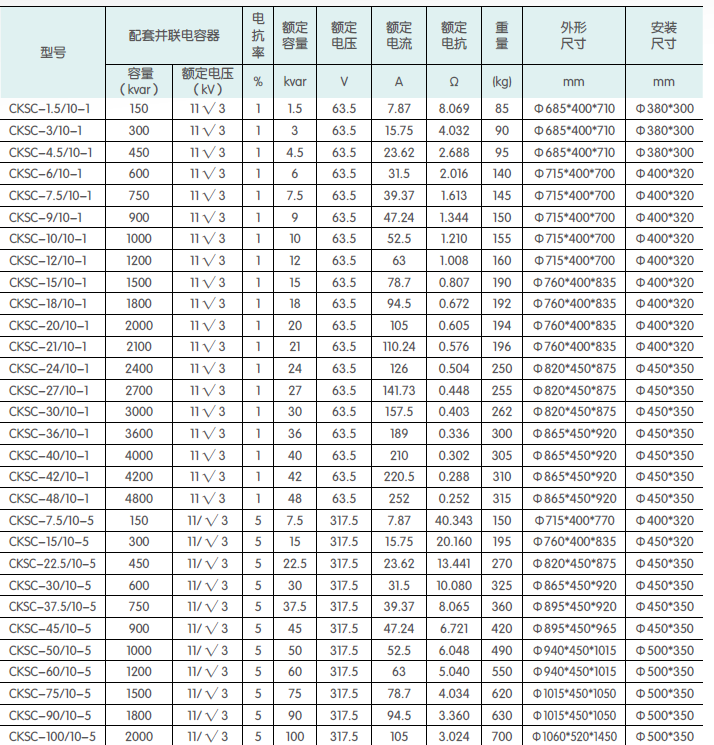

主要技術參數

產品主要特點

●CKSC型干式鐵芯串聯電抗器的鐵芯采用優質進口冷軋低損耗硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙中采用環氧板，以保證電抗器氣隙長期運行下而不發生變化。
●鐵芯端面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行時的噪音，并具有較好的防腐性能。
●線圈為環氧澆注型，線圈內外敷設環氧玻璃網格布作增強，采用.. H級環氧澆注體系在真空狀態下進行澆注，該線圈不但絕緣性能好，而且機械強度高，能耐受大電流沖擊和冷熱沖擊而不開裂。
●環氧澆注線圈不吸水、局部放電量低，可在惡劣環境條件下安全運行。
●線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。
●安全、難燃防火、環保無污染，可直接安裝在負荷中心。
●采用進口環氧樹脂，產品具有機械強度高，抗短路能力強，局部放電量低，可靠性高。
●損耗小、噪音低，免維護，安裝簡便、節能效果明顯。
●防潮性能好，能在高溫度.. (如：在熱
