產品概述
SVG的基本原理是利用可關斷大功率電力電子器件.. (如IGBT)組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?BR>本公司產品采用基于瞬時無功功率理論的無功電流檢測方式，逆變主電路采用IGBT組成的.. H橋功率單元級聯拓結構，并輔助以小容量儲能元件。它由幾個電平臺階合成階梯波以逼近正弦輸出電壓，這種逆變器由于輸出電壓電平數的增加，使得輸出波形具有更好的諧波頻譜，并且每個開關器件所承受的電壓應力較小，不需要均壓電路，可避免大dv/dt所導致的各種問題。因此這種逆變器可稱為“完美無諧波”變流器。
使用環境條件
● 貯存溫度：-20~+65℃；
● 運行溫度：-10℃~+40℃；
● 相對濕度：95%，無凝露；
● 海拔高度：≤1000m。
主要功能
● 維持受電端電壓，加強系統電壓穩定性；
● 補償系統無功功率，提高功率因數，降低線損，節能降耗；
● 抑制電壓波動和閃變；
● 一直三相不平衡。

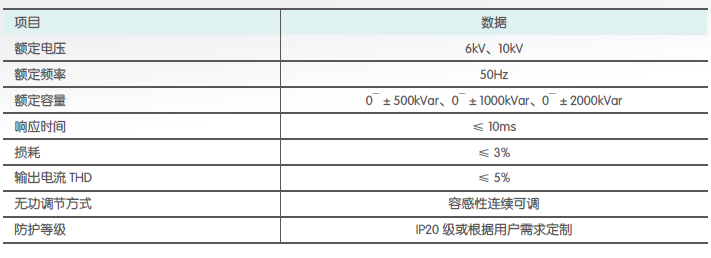

主要技術參數

產品主要特點

SVG以高可靠性、易操作、高性能為設計目標，滿足用戶對提高配電電網的功率因數的迫切需要。SVG采用新型IGBT功率器件，全數字化微機控制，具有以下特點：
安裝、設定、調試簡便；
實時跟蹤負荷變化，動態補償無功功率，提高系統功率因數；
采用光纖觸發技術，實現一次系統與二次系統的電氣隔離，解決干擾問題，做到了高可靠性和控制性；
主電路采用 IGBT組成的H橋功率單元級聯作逆變主電路的結構形式，輸出由階梯正弦
PWM波形疊加而成，波形正弦度好；
功率電路，模塊化設計，維護簡單、互換性好；
動態響應時間快；實時跟蹤電網電流的變化，對電網無功功率實現動態無級補償；
投切時無暫態沖擊，無合閘涌流，無電弧重燃，無需放電即可再投；
保護功能齊全，具有過壓、欠壓、過流、過熱等保護，運行可靠性高；
維護量小，運行成本低；
控制器實現全數字化，人機界面友好顯示，并且具有聯網通訊功能；
控制器具有高可靠性，而且操作簡單，與系統連接時，不需要考慮交流系統相序，補償裝置保護措施齊全；
裝置電路參數精心設計，發熱量小，設備結構緊湊，占地面積��；
改善電壓質量，穩定系統電壓，抑制電壓閃變；
可并聯安裝，極易擴展容量。
產品結構說明
SVG高壓動態無功補償裝置主要由輸入開關柜、變壓器框、功率柜、控制框等組成。
輸入變壓器
將電網電壓變?yōu)檫m合功率單元工作的電壓；
實現高壓預低壓的
