產品概述
KWBL高壓電力濾波成套裝置主要適用于電力系統、冶金、鋼鐵、化工、紡織、煤礦、電氣化鐵路等有諧波源的場所，用來濾除整流器、變頻器、電弧爐等各種非線性負荷產生的高次諧波電流，以減少電網電壓波形畸變，改善電能質量。同時可實現電力系統的無功補償，提高功率因素，降低線路損耗，增強變壓器帶負載能力。
使用環境條件
● 安裝位置：戶內、戶外；
● 環境溫度：-35℃~+55℃；
● 空氣相對濕度：≤85%(25℃時)；
● 海拔高度：≤1000m；
● 抗震能力：按.. 8級地震烈度設防；
● 工作位置：地面傾斜度不大于5°；
● 周?chē)�環境：無火災、爆炸危險、化學腐蝕其他及劇烈振動場所。

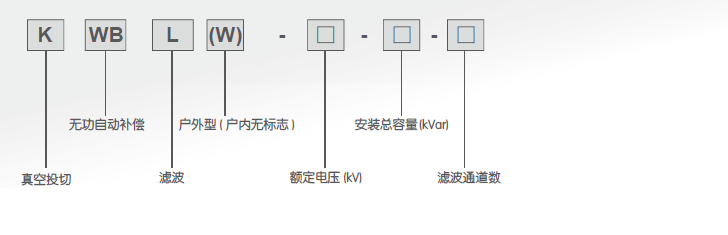

型號及其含義

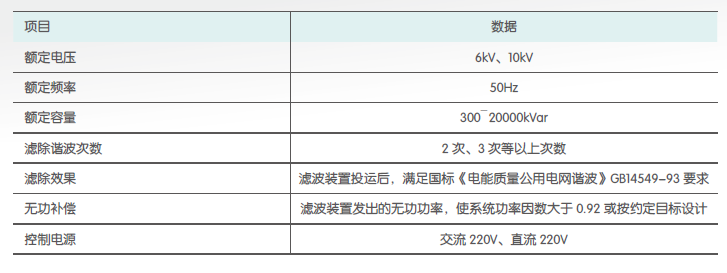

主要技術參數

工作原理
● 濾波裝置主要由濾波電容器、濾波電抗器、無感濾波電阻器等組成.. LC回路，根據現場情況可分別采用單調諧濾波器、雙調諧濾波器、C型濾波器等組成一個濾波系統。濾波器根據諧波電流的分布大小及無功需求進行設計，就近并聯在非線性負載的電網上。
● 對諧波而言，濾波器的濾波通道相當于一個低阻通道，對應的諧波電流大部分流入該濾波支路，對基波電流和其他諧波電流相當于高阻抗，以此達到濾除諧波電流、降低公共點電壓波形畸變、提高系統功率因數的目的。
置

產品性能特點
● 濾波電容器選用全膜絕緣介質，損耗小，可靠性高。
● 濾波電抗器采用干式空芯結構，電抗值.. ±5%連續可調。
● 濾波電阻器采用無感編織式電阻器。
● 微機保護系統有較全面的保護功能，能自動識別故障類型，并與控制相協調。配有過電壓、欠電壓、過電流、電流速斷、開口三角電壓、三相電流不平衡、故障閉鎖保護等。
●采用投切電容器專用真空開關，不重燃，無彈跳，使用壽命在.. 10萬次以上。
●同時提供工頻無功補償。
產品結構說明
● 濾波裝置一般采用框架?chē)鷻谑浇Y(jié)構.. (也可采用盤柜式)。濾波電抗器可采用一字型、品字型或三相疊裝式排列，濾波電容器和其它部件安裝在金屬框架個，外部用圍欄隔離，控制柜可安裝在圍欄附近，也可根據現場情況安裝。
訂貨須知
●用戶須提供裝置安裝處的電網電壓、電網系統最大和最小短路容量；
●用戶系統電氣主接線圖；
●用戶與電網公共聯接點的供電設備總?cè)萘�，用�?hù)協議用電負荷；
●所需補償?shù)臒o(wú)功容量或現有功率因數、目標功率因數和視在功率；
●諧波源的性質及容量、連接方式、整流脈動數等背景諧波情況。
