產品概述
變電所、工礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定電流至3150A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。
該產品分?jǐn)嗄芰Ω�，額定短時耐受電流達50kA。線路方案靈活、組合方便、實用性強、結構新穎等特點。該產品是我國組裝式、固定面板開關柜的代表產品之一。
本產品符合：GB7251:《低壓成套開關設備和控制設備》、IEC60439《低壓成套開關設備和控制設備》等標準。
使用環境條件
● 環境溫度：-5℃～+40℃，24h內的平均溫度不高于+35℃；
● 海拔高度：2000m及以下；
● 相對濕度：在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，(例如+20℃時為 90%)應考慮到由
于溫度的變化可能會偶然產生凝露的影響；
● 設備安裝時與垂直面的傾斜度不超過5°；
● 設備應安裝在無劇烈振動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所；
注: 用戶有特殊要求時可與本公司協商解決。

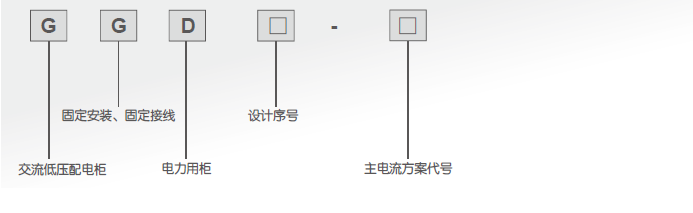

型號及其含義

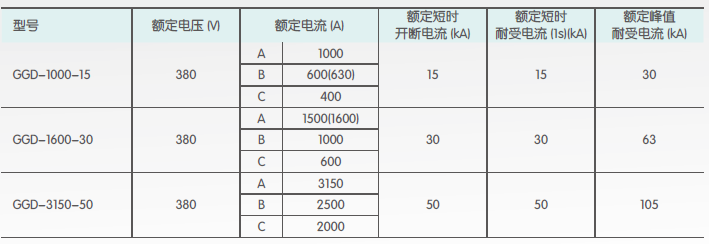

主要技術參數


輔助電路方案
● 輔助電路的設計分供用點方案和發電廠方案兩部分。
主母線
● 額定電流在1500A以下時采用單銅排母線。額定電流大于1500A時采用雙銅排母線。母線的搭接面均采用搪錫工藝處理。

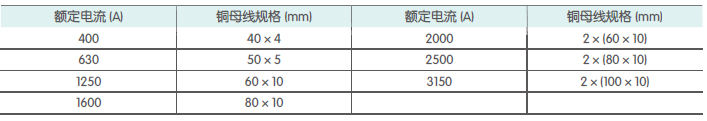

水平母線選用

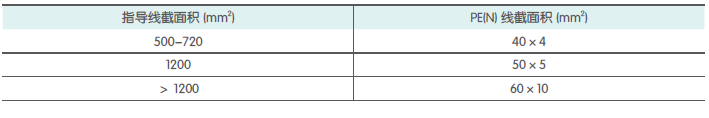

中性接地母線選用


電器元件的選擇
● GGD柜主要采用國內已能批量生產的電器元件。如DW17。DZ20、DW15等，柜架斷路器也可選用DW45、CW1、AE、F等，塑殼斷路器選用DZ253、TM30、NS等國內外較先進的電器元件。
● HD13BX和HS13BX型旋轉操作式開關是專為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。
● 如設計部門根據用戶需要，選用性能更優良，技術更先進的新型電器元件時間，因GGD柜具有良好的安裝靈活性，一般不會因更新電器元件造成制造和安裝方面的困難。
國家高新技術企業145
● 為進一步提高電路的動穩定能力，GGS柜的母線支撐采用專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO復合材料熱塑成型，絕緣強度高、自熄性能好，結構獨特，只需調整積木式間塊即可方便地組合成單母線或雙母線夾。絕緣支撐是套筒式模壓結構，成本低、高強度、解決了老產品爬電距離不夠的缺陷。
產品結構說明
● GGD型交流低壓配電成套開關設備的柜采用通用柜的形式，框架用.. KB型材組裝而成，框架零件及專用配套零件由本公司生產配套供貨，以保證柜體的精度和質量，通用系數高。部件按模塊原理設計，并有
