產品概述
GCK型低壓抽出式開關柜（以下簡稱開關柜）適用于三相交流50、（60）Hz，額定電壓.. 380（400）V、660（690）V，額定電流.. 5000A及以下的三相四線制及三相五線制電力系統，廣泛應用于發電廠、變電站、工礦企業、高層建筑、機場、車站碼頭以及廣播電視等通信中心，來作為發電、輸配電、電能轉換及電能消耗的動力配電中的.. PC和電動機控制中心MCC。
本產品已通過國家質量認證中心CCC認證。
使用環境條件..
● 周圍空氣溫度不高于+40℃，不低于-5℃，并且 24小時內其平均溫度不高于+35℃；
● 周圍空氣相對濕度為+40℃時不超過50℃，在較低溫度時允許有最大的相對溫度，如+20℃時為90℃，但應考慮到由于溫度變化有可能會產生適度的凝露；
● 戶內使用，使用地點的海拔高度不得超過2000m；
● 應安裝在無劇烈震動和沖擊，以及不足以使電器元件受到腐蝕的場所。

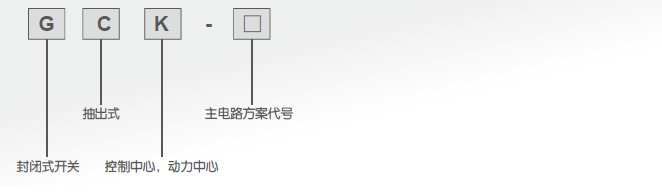

型號及其含義

電氣元件選擇
開關柜內元件主要選用技術性能指標先進或采用引進技術、國內已批量生產的電器元件。
● 主開關
630A及以上的電源進線及饋線開關，主選CW1（2）系列或HSW1、CM1（2）、RMW1系列，同時根據用戶的需要，也可選用進口的 MT系列、E系列或NZW系列等。
● 630A以下的饋線和電動機控制用開關，主要選用.. CM1系列及.. HSM1系列，同時根據用戶的需要，也可選用進口的NS系列、T系列等塑殼斷路器。
● 交流接觸器主要選用B或A系列LC1系列、3TB系列的接觸器，以及與之配套的熱能斷路器，聯鎖機構。
低壓開關設備
● 電路互流器選用ALH系列、BH系列、SDⅡ系列、LMZ1系列。
● 熔斷器選用高分?jǐn)嗄芰Φ腘TOO系列。

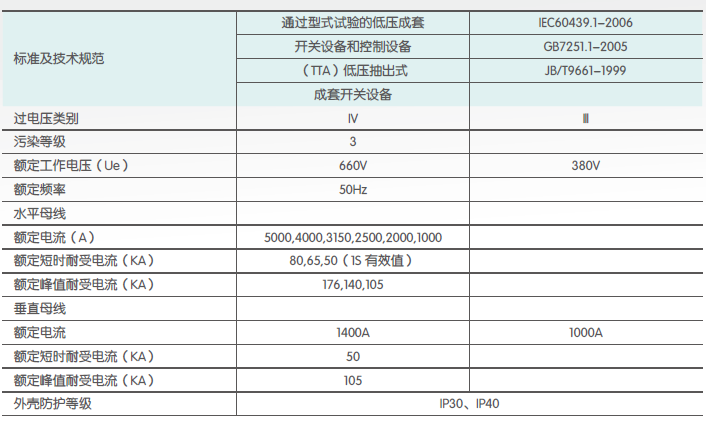

主要技術參數

主電路方案
本開關柜主電路方案共34組，47個規格，但不包括由于輔助電路控制與保護的變化而派生方案和規格。
產品結構說明
● 開關柜的基本骨架為組合裝配式結構，柜架的整個結構采用自攻螺釘緊固連接而成，加上門、隔板、封板、支架以及母線、抽屜及電器組件等組成一臺完整的開關柜。柜體采用了C型特種型材，以25mm為模數，2mm厚的鋼板彎制而成，再加上在裝配時全部采用鋼性較強的自攻螺釘進行堅固，使得組合更靈活方便，使用壽命更持久。
● 開關柜采用模數化設計，將柜體分成三個區。頂部為母線區，前部為電器區，后部為電纜出線區，電器區和電纜區均有鋼板隔開，以保證線路正常運行，有效防止故障擴大，當電器元件抽出柜外后，柜內帶電體均不外露，對用戶來講，使用更安全可靠。對于饋電柜，柜寬為600mm，最多可裝9個或18個饋電回路。（18個饋電回路只適用于
