產品概述
XGN66-12 箱型 (戶內.. )交流金屬封閉開關設備（以下簡稱開關柜）是新一代高壓電器成套產品，符合國家標準.. GB3906《10~35kV交流金屬封閉開關設備》電力行業.. DL/T404-2007《戶內交流高壓開關柜訂貨技術條件》要求，也滿足國際標準《1kV以上.. 52kV以下交流金屬封閉開關設備和控制設備》的要求。并具有“五防”閉鎖功能。
該產品吸收了國外的先進技術，針對目前我國現有同類開關柜在運行中發生的事故率較高和體積龐大等問題設計研制。它具有體積小，盡普通開關柜體積的50%；斷路器具有可靠性高，性能好；五防”聯鎖機構可靠、簡單等優點。

用途和使用范圍
開關柜適合于.. 3.6-12kV三相交流.. 50Hz單母線分段的戶內成套裝置，作為接受和分配電能之用，并具有對電路進行控制、保護和監測等功能，可適用在各類型發電廠、變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉站中。

使用環境條件..
●.. 周圍空氣濕度：上限+40℃，下限-10℃；
●.. 海拔：設備安裝場所的最大海拔調高度1000m；
●.. 濕度：日平均相對濕度不大于95%，月平均相對濕度不大于90%；
●.. 地震：地震烈度不超過.. 8度；
●.. 周圍空氣應不受腐蝕或可燃?xì)怏w，水蒸氣等明顯污染。
●無嚴重污染及經常性的劇烈振動場所。

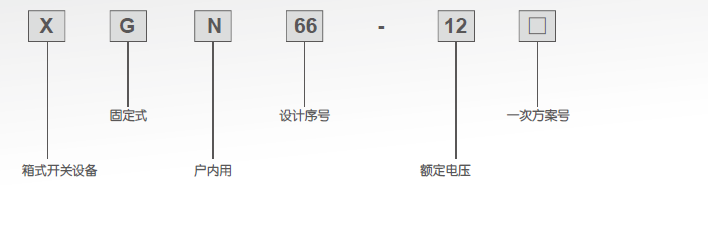

型號及其含義

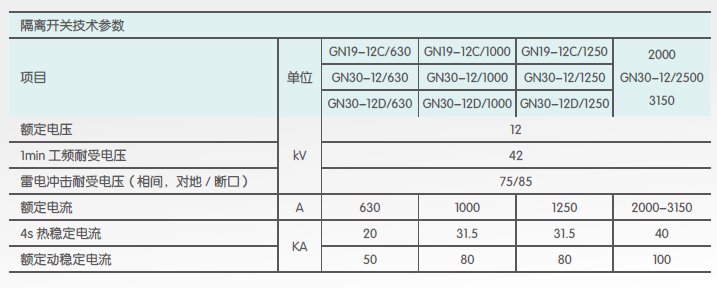

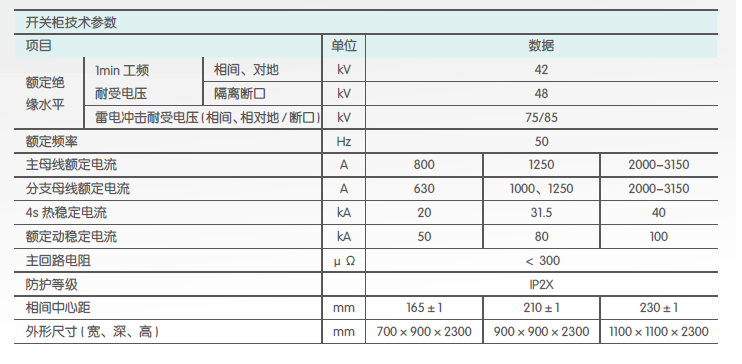

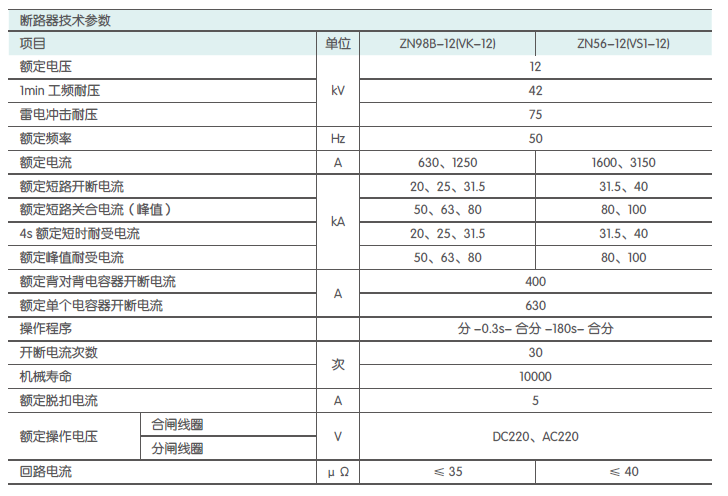

主要技術參數





產品結構說明
● 開關柜為金屬封閉箱式結構圖見圖1，柜體骨架由鋼板折彎后組裝而成，柜內分?jǐn)嗦菲魇�、主母線室、電纜室、二次元件等。
● 開關柜的頂部為母線室，母線室的前面為二次元件室，柜中部為斷路器室，并在右側設有隔離開關、接地開關操作連鎖機構，后側裝有電流互感器和照明裝置等，柜下部為電纜室，并可裝避雷器等。
● 開關柜外型、內部布置見圖1，電纜進出線布置參考圖見圖2。

產品主要特點..
● 柜體結構采用組裝式，無需焊接，具有較高的機械強度，優美的外觀；..
● 柜體后部上方采用GN30-12 旋轉開關、下隔離采用GN19-12C 隔離開關，具有按程序操作的可靠的機械聯鎖裝置，為操作人員與設備提供可靠的安全性保護；
● 柜體為空氣絕緣，可配裝機構一體化的真空斷路器：固定式VS1-12(ZN63A)、VD4-12 等斷路器；
● 主開關、隔離開關及柜門之間均采用強制性機械閉鎖方式，產品滿足“五防”功能要求；..
● 電纜接線端頭距地空間大，便于電纜的制作安裝和檢測維護；..
● 外殼防護等級為.. IP3X;
● 材料采用鍍鋁鋅板制作；..
● 開關柜門采用靜電噴塑，使其表面具有抗撞擊、耐腐蝕、外形美觀（顏色可由用
