產品概述
HXGN17-12型箱型固定式環網高壓開關設備（以下簡稱環網柜），是.. 6-10kV三相交流.. 50Hz的環網供電和終端供電系統戶內成套配電裝置。主要適用于廠礦、住宅小區、高層建筑、學校等配電場所，作為接受和分配電能之用。
本環網柜滿足國家標準.. GB3906《3~35kV交流金屬封閉開關設備》和國際標準.. IEC298《交流金屬封閉開關設備和控制》的要求，并且具有兩部提出的“五防”聯鎖功能。

使用環境條件
● 海拔不超過1000m，（超過 1000m時按國標修正）；
● 周圍空氣溫度：上限+40℃，下限-25℃；
● 相對濕度：日平均值不大于95%，月平均值不大于90%（+25℃）；
● 沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動場所。..

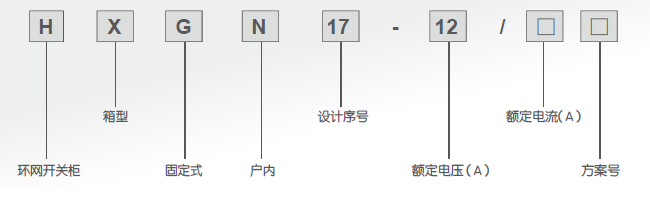

型號及其含義

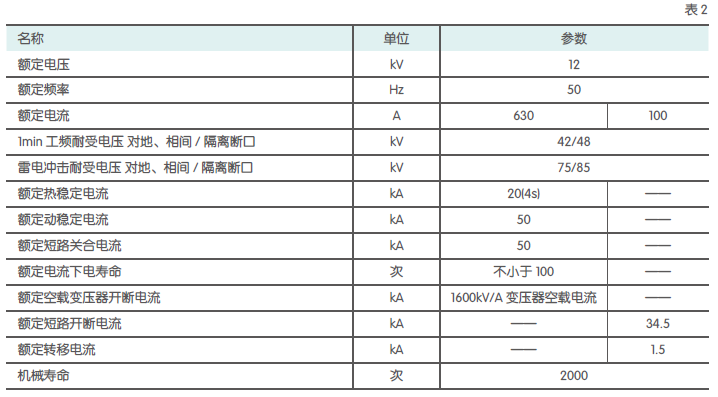

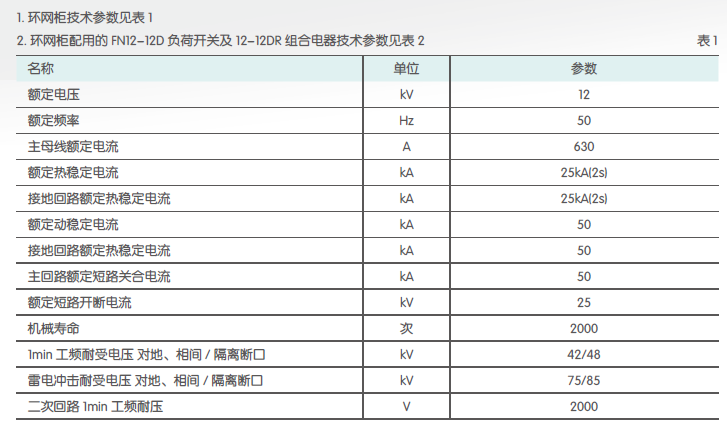

技術參數



產品結構說明
按負荷開關安裝方式不同，可分為側裝環網柜（見圖一）和正裝環網柜（見圖二）。
1. 側裝環網柜的結構（見圖一）
側裝環網柜由電器元件、柜體及聯鎖機構組成

電器元件

● 電器元件主要有帶側面機構的.. FN12-12負荷開關.. VEI公司.. ISARC型負荷開關，LKE公司.. LBS型或.. VLBS型負荷開關（9），電
流互感器（12），電壓互感器，高壓帶電顯示器（3）等組成，并且全部固定在柜體上。
柜體

● 側裝環網柜的柜體采用全組裝結構，由骨架（11）、頂板、門板、側封板等組成封閉結構，骨架、頂蓋、面板及側封板均有鋼板折彎而成。
聯鎖機構

● 環網柜內的負荷開關、接地開關、前門板之間設有聯鎖裝置，它們之間的操作關系如下：..
● 負荷開關合閘時，接地開關無法合閘，前門板無法打開；..
● 負荷開關分閘時，接地開關可以合閘，當接地開關處于合閘時，前門板可打開；..
● 接地開關合閘時，負荷開關無法合閘，前門板可以打開；..
● 接地開掛分閘時，負荷開關可以分、合閘，前門板無法打開；..
● 電纜進線柜中，在進線有電時，無論負荷開關處于合閘或者分閘位置，電磁鎖控制前門板，使其無法打開。（除用專用鑰
匙緊急解鎖外）。
2.正裝環網柜的結構
正裝環網柜由電器元件、柜體及聯鎖機構組成。
電器元件

● 電器元件主要由無側面操作機構的.. FN12-12型負荷開關，VEI公司.. ISARC型負荷開關，LEK公司.. LBS型或.. VLBS型負荷開關（8），電流互感器（11），電壓互感器，高壓帶電顯示器（3）等組成。
柜體

● 正裝環網柜的柜體采用全組裝結構，由骨架（10）、頂板、門板、側封板以及操動機構（14）等組成。
聯鎖機構

● 正裝環網柜的聯鎖機構，參照.. 6.2條內容。
母線 開關設備的安裝

● 母線可用銅母線或鋁母線制造。..

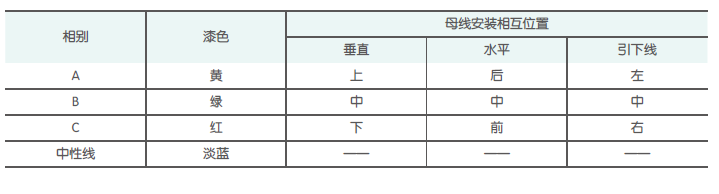

● 母線的漆色與相序見表3。
