● 直流控制電源為直流220V或110V，交流控制電源為交流 380V和220V，由抽屜單元組成的成套柜。220V控制電源引自本柜內設控制變壓器供電的公用控制電源。公用控制電源采用不接地方式控制變壓器，留有24V電源供需要使用弱電信號時采用。
● 電度表的安裝地點和電壓的引入方法及其他安裝使用要求詳見輔助電路圖的《編制說明》。
國家高新技術企業135.
GCS低壓抽出式開關柜
母線
為提高母線動熱穩定能力和改善接觸面的溫升，裝置全部采用TMY-T2系列硬鋼排、銅排的連接部分必須亞麻、搪錫，推薦采用全長搪錫。也可選用全長鍍銀銅母線。
水平母線
● 水平母線置于柜后部母線隔室內。3150A及以上為上下雙層布置，2500A及以下為單層布置，每相由 4條或 2條母線組成，大大提高了母線的短路強度。

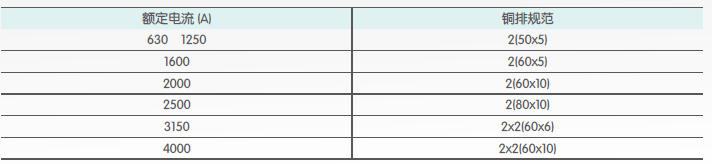

● 裝置水平母線銅排選用如下表

母線
用于抽屜柜的垂直母線采用“L”形、硬銅錫母線。
● L形母線規格：(高x厚 )+(底 x厚 ) (50x5)+(30x5) ● 額定電流：1000A
中性接地母線

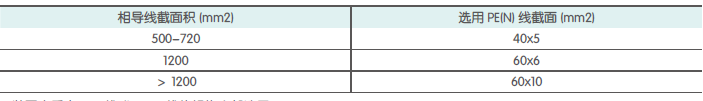

● 采用硬銅排，貫通水平中性接地 (PEN)或接地 +中性線(PE+N)規格如表

裝置內垂直 PEN線或 PE+N線的規格全部選用40x5
主要電器元件選擇

裝置主要選用技術性能指標先進，采用引進技術國內已能批量生產的電器元件。
● 主開關.. 630A及以下的電源進線及饋線開關，主選.. AH系列，也可以用HSW1(2)、CW1(2)系列、AE系列、3WE系列或ME系列。
也可以選用進口的M系列或F系列。
● 630以下的饋線和電動機控制用開關，主要選用.. RMM1系列、CM1系列，塑殼開關也可選用.. NZM系列、TM30A列些塑殼斷路器。
● 交流接觸器，主要選用 B系列、LCI系列、3TB系列的接觸器以及與之配套的熱繼電器、聯鎖機構。
● 熔斷器選用高分?jǐn)嗄芰?NT100系列。
● 為提高主電路的動穩定能力，設計了GCS系列專用的CMJ型組合式母線夾和絕緣支撐件，采用高強度、阻燃型的合成材料熟成型，絕緣強度高，自熄性能好，結構獨特，只需調正積木式間隔即可適用不同規格的母線。
● 為降低功能單元的間隔板、接插件、電纜頭的溫升，設計了GCS柜專用的轉接件，與同類產品比較轉接件熱容量增大，溫升低。
● 如設計部門根據用戶需要，選用性能優良、技術更先進的新型電器元件時，因GCS系列柜具有良好的通用性，不會因更新的元器件，造成制造和安裝方面的困難。
產品結構說明
● 裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模擬孔E=20mm。
● 裝置各功能室嚴格開放。其隔室主要分為功能單元室、母線室、電纜室，各單元
