產品概述
XL（F）-21系列動力配電柜適用于發電廠及工礦企業、交流電壓.. 550V及以下的三相三線、
三相四線、三相五線制系統，
廣泛適用于工礦企業、冶金化工、賓館銀行、車站碼頭、軌道交通等戶內、戶外動力照明配電之用。
若用于戶外時，請與設備生產廠家協商解決。
使用環境條件
● 環境溫度：-5℃+40℃，且 24小時內的平均溫度不超過+35℃；
● 海拔高度：不超過2000m；
● 相對溫度：在周圍空氣溫度為+40℃時不超過 50%;
● 在較低溫度下可以有較高的相對溫度.. (如:+20℃時為 90%),考慮到溫度的變化允許產生適度的凝露 ;
● 設備安裝時垂直面的傾斜度不應不超過5℃。設備應安裝在無劇烈振動、無沖擊及無腐蝕的場所。

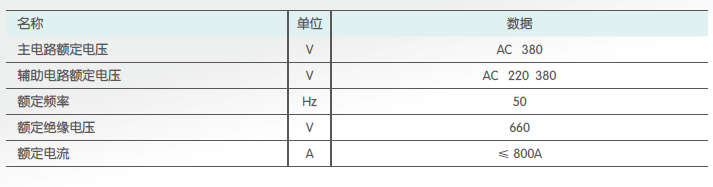

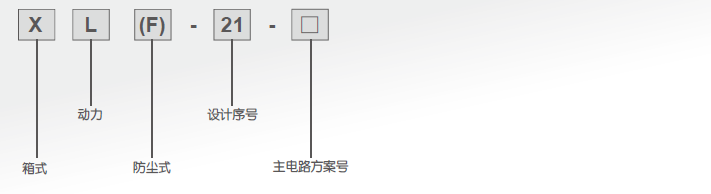

型號及其含義


主電路方案
本開關柜主電路方案共105個，但不包括由于輔助電路控制與保護的變化而派生方案和規格。
產品結構說明
XL(F)-21型低壓動力配電柜系戶內靠墻或不靠墻安裝，可制成單開門或雙開門的配電裝置，其基本結構采用鋼板彎制及角鋼焊接而成，前門可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可安裝操作按鈕，指示燈及顯示儀表，打開柜門，配電箱內部所有設備為敞露，便于檢修維護，本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還可裝有接觸
器和熱繼電器，作電動機頻繁啟動、欠壓、過載保護功能，若配相應電器元件，則起到馬達接地保護功能。
門與殼體均焊有接地螺釘，確保殼體與地連接可靠。
注意事項
產品到貨后，首先應檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因，對于不立即安裝的產品，應根據正常使用條件的規定，置于適應的場所。
產品安裝基礎槽鋼的螺栓又用戶自備，基礎槽鋼與柜體連接孔
● 檢查柜體被復層漆膜有無脫落，柜內是否干燥、清潔；
● 主要電器及輔助接點的通斷是否可靠、準確；
● 主要元件的選型、接線原理是否與原理圖樣相符；
● 用500V兆歐表絕緣值不得低于1MΩ。測量時注意斷開不能承受電壓及電子元件接線。
● 低壓空氣斷路器等，經多次合、分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應定期對萬能式低壓空氣斷路器按其說明書要求進行維護和檢修。
訂貨須知
訂貨時客戶應提供下列資料
1、一次線路方案及單線系統圖；
2、二次線路展開系統圖；
3、每箱內所裝各種電器設備詳細規格及數據，
4、在訂購 B型結構時尚須提供動力配電箱的排列圖和平面布置圖。
