產品概述
本產品由.. 40.5kV側和.. 12kV側戶外成套開關設備組成，普通適用于城市、鄉鎮、工廠及油田等場所，也適用于以下大型建設工地，作為接受、轉換和分配電能之用。具有成套性強、占地面積小、安裝方便、造價低、綜合自動化程序高、運行可靠安全等特點。
使用環境條件
正常使用條件
● 海拔不超過1000m；
● 周圍空氣溫度上限+40℃，下限-25℃；
● 相對濕度：日平均值不大于95%，月平均值不大于95%；
● 風速不超過.. 34m/s
● 無經常性劇烈振動和沖擊；沒有火災、爆炸危險和污染等級不超過.. 3級、化學腐蝕等場所；
特殊使用環境條件
● 當上述正常使用條件不能滿足使用要求時間，由用戶與制造廠協商。

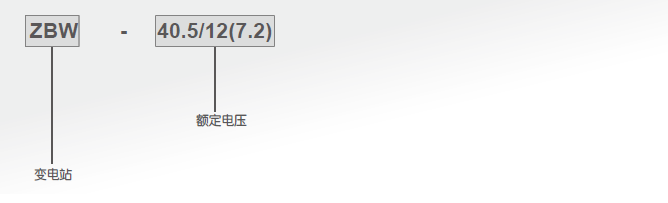

型號及其含義


產品設計特點..
● 整體結構變電站由.. 40.5KV側和.. 12KV側兩高壓開關室、繼電保護室及變壓器組成。高壓開關室、繼電保護室外殼可采用不銹鋼板、鋼板或復合板制作。不銹鋼板結構具有極強的耐腐蝕能力和良好的機械強度：鋼板結構的各個零部件均經過特殊的防腐處理；復合板具有色彩鮮艷美觀、隔熱阻燃等特點。變壓器位于.. 40.5側及.. 12KV側高壓開關室之間，直接安裝于基礎之上，用戶或制造商都可以安裝。..
● 40.5KV側高壓開關室可安裝KYN61-40.5、KYBL0-40.5型等開關設備，40.5KV進出線方式用戶可自由選擇架空式或電纜方式。..
● 12KV側高壓開關室可安裝XGN2-12、XGN66-12、KYN28-12等開關柜或HXGNL5-(FR)、X6N15-12(FR)等環網柜。..
● 繼電保護室內安裝交流屏、直流屏、信號屏、遠動控制屏（RTU）、載波機屏或光釬終端屏等。
注：根絕用戶要求本變電站可采用常規繼電器保護也可采用變電站微機綜合自動化系統。..
● 40.5KV變電站平面、立面布置示意圖（見圖1、2、3）

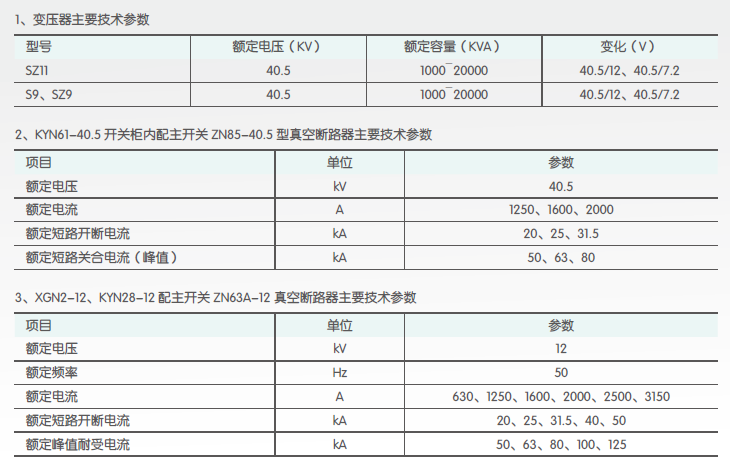

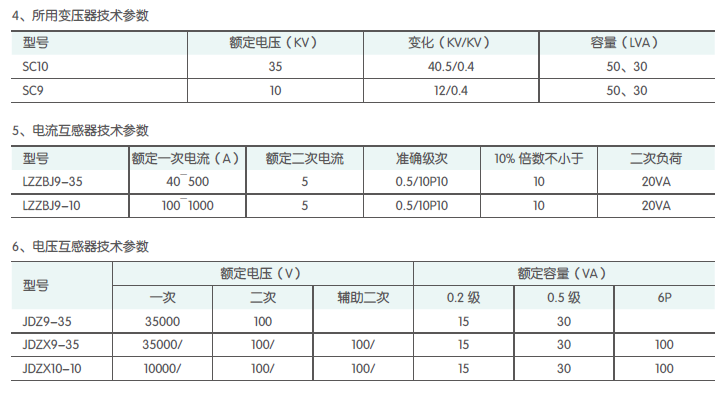

主要技術參數
