產品概述
XGN12-12(Z)箱式固定交流金屬封閉開關設備 (簡稱“開關柜”)，適用于額定電壓為3.6、7.2、12kV三相交流.. 50Hz系統中作為接受與分配電能之用，特別適合于頻繁操作的場合，其母線系統為單母線.. (并可派生出單母線帶旁路和雙母線結構)。
本開關柜符合國家標準.. GB3906-2006《3~35kV交流金屬封閉開關設備》及國際標準.. IEC298的要求，并具有兩部提出的“五防”閉鎖功能。

本開關柜的主開關采用.. ZN28-12或.. ZN28A-12系列真空斷路器，配用.. CD17系列電磁操動機構或.. CT19系列彈簧操動機構，隔離開關采用.. GN30-12旋轉式隔離開關和.. GN22-12大電流隔離開關系統產品。

使用環境條件..
● 環境溫度上限+40℃，下限-10℃，允許在+30℃時儲運飽和蒸汽壓日平均值不大于 2.2×10-3mpa，月平均值不大于 1.8×10-3mpa;
● 相對濕度：日平均值不大于95%，月平均值不大于90%；
● 海拔高度：1000m以下.. (超過.. 1000m時可與制造廠協商生產)；
● 相對溫度日平均值不大于95%，月平均值不大于 90%
● 地振烈度：小于.. 8度；..
● 無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

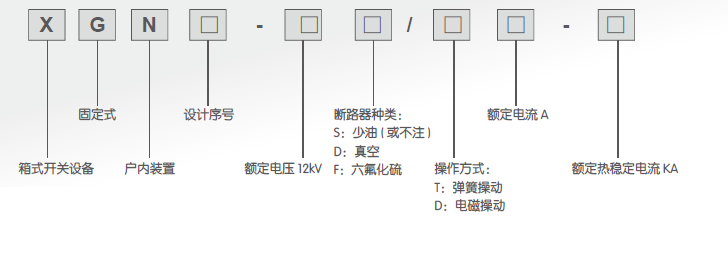

型號及其含義

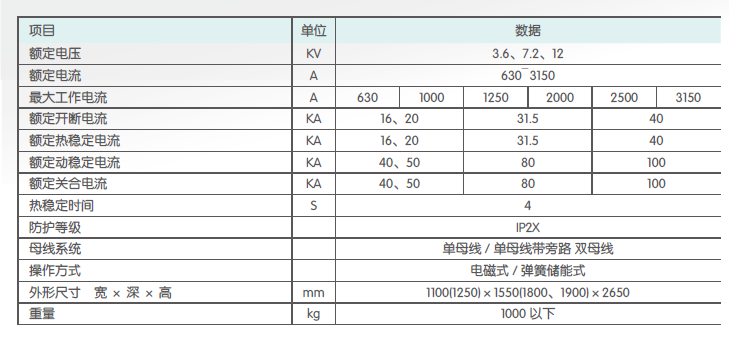

主要技術參數

產品結構說明..
● XGN2-12(Z)開關設備為金屬封閉箱式結構，柜內分為斷路器室、母線室、電纜室、繼電器室，各室之間用鋼板隔開，開關設備前后設門，離墻安裝，雙面維護，設有泄壓通道、柜內照明、柜頂小母線。..
● XGN2-12(Z)開關設備具有完善成熟的“機械五防”和簡單明了的操作程序。..
● XGN2-12(Z)開關設備的主斷路器采用ZN28A-12、ZN28-12、ZN63A-12等型真空斷路器，也可根據需要配其他型號斷路器，隔離開關采用.. GN30-10旋轉式隔離開關和.. GN22-10大電流隔離開關。
防誤裝置
“五防”功能即；防止誤分、誤合斷路器；防止帶負荷誤分、誤合隔離開關；防止帶電關合接地開關；防止接地開關閉合時接通來源；防止誤入帶電間隔。
本開關柜采用了強制性機械閉鎖方式，閉鎖裝置由支座、圓盤、面板、鎖板、手柄、聯桿等主要部件構成，具有性能可靠、功能齊全、結構簡單、操作方便的特點，從頁簡便，有效地達到“五防”；
● 帶紅綠翻牌的控制開關.. (KW開關.. )使用于斷路器方案，用于防止因走錯間隔而誤分，誤合斷路器；..
●只有在斷路器確實分?jǐn)嗪�，才能將小手柄從“工作”位置拉出右旋至“分�(jǐn)嚅]鎖”位置；分、合隔離開關；防止了帶負荷分，合隔離開關。閉鎖與反閉鎖的可逆性具有雙重的防誤功能，即：小手柄處于“分?jǐn)嚅]鎖”位置時
