產品概述
KYN28A-24（Z）/T1250-25鎧裝移開式交流金屬開關設備（以下簡稱“開關設備”），系.. 24kV三相交流.. 50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等，實行控制保護、監測之用。本開關設備性能滿足.. GB3906、IEC298等標準要求，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的“五防”聯鎖功能，既可配用我公司開發試制的.. ZN □.. -24型真空斷路路器，實為一種性能優越的配電裝置。

使用環境條件
正常使用條件
環境溫度：最高溫度：+40℃，最低溫度：-15℃，且在.. 24h內測得的平均值不超過.. 35℃
濕度條件如下：日相對濕度的平均值不超過.. 95%;月相對濕度的平均值不超過.. 90%;日水蒸汽壓力的平均值不超過.. 2.2kpa;月水蒸氣壓力平均值不超過下.. 8kpa;在這樣的條件偶爾會出現凝露；
海拔不超過1000M；
周?chē)�空氣開關設備沒有明顯的受到塵埃、煙、腐蝕性或可燃性氣體、蒸汽、煙霧的污染。
特殊使用條件

在超過.. GB/T11022規定的正常環境條件下使用時，本公司和用戶可就超出正常運行條件的特殊運行條件進行協商，并達成協議。為防止凝露現象，開關設備設有加熱器，當開關設備處于備用狀態時即應投入使用。開關設備正常運行時也應注意投運加熱器。

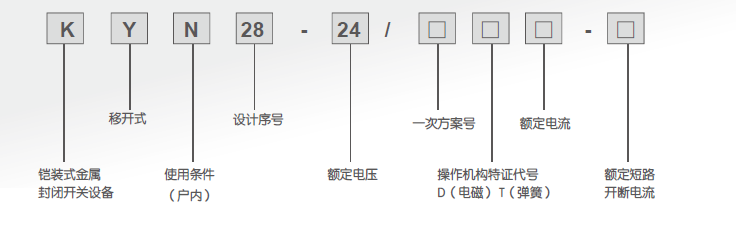

型號及其含義

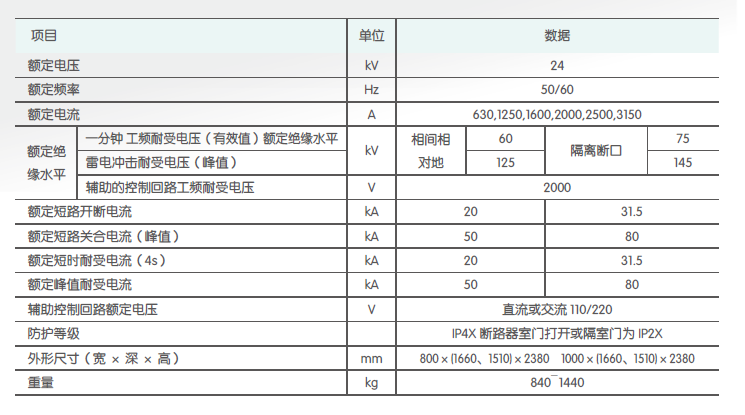

主要技術參數

結構和工作原理
開關設備由柜體和中置可抽了部件（即手車）兩大部分組成，見圖.. 1。柜體分四個單獨的隔室，外殼防護等級為.. IP4X，各小室外間和斷路器室門打開時防護等級為IP2X。具有架空進了線、電纜進出線及其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高了開關設備的安全性、靈活性，減少了占地面積。

外殼

開關設備的外殼選用進口敷鋁鋅鋼板，經.. CNC機床加工，采取多重折邊工藝制作而成。整個柜體具有精度高和很強的抗腐蝕與抗氧化性能，而且由于采用多重折邊工藝，使柜體比其它同類設備柜體整體重量輕、機械件通用性強，占地面積少，便于組織生產。

手車

手車骨架采用薄鋼板經.. CNC機床加工后組裝而成。手車與柜體配合精度高，機械聯鎖安全、可靠、靈活。手車根據用途不同分為斷路器手車、電壓互感器手車、計量手車、隔離手車等，同規格手車可
