MNS 低壓抽出式開關柜127-132
24E在24E(600mm)高度空間組裝.. 1個抽屜單元;以上五種抽屜單元可在一個柜體中作單一組裝,也可做混合組裝。
柜體簡介
柜體基本尺寸

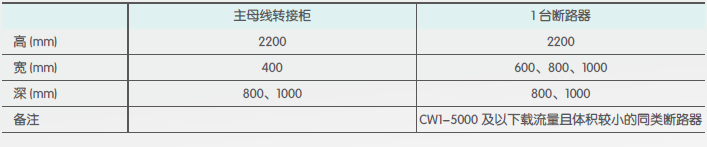

● 受電柜及聯絡柜
柜體簡介
柜體基本尺寸
● 受電柜及聯絡柜

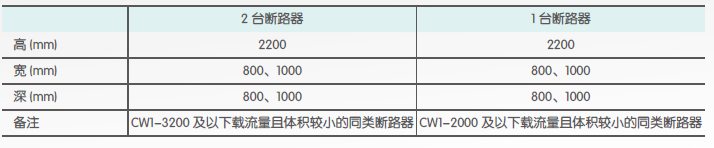

● 動力中心 (PC)柜

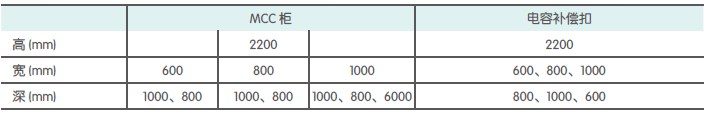

● 動電動機控制中心 (MCC)柜及電容補償柜
柜體分區設計
MCC柜根據需要可組成單面操作柜或雙面操作柜,每一柜體又固定分隔成三個小室。即主母線室、電氣室和電纜線。
安全保護系統
● 每柜設有一塊阻燃型的高密度聚氨酯塑料功能板,或經過電鍍的隔板安裝在主母線室與電器室之間,其作用為有效防止開關元件因故障引起的飛弧與母線之間短路造成的事故,使操作更安全。..
● 上下層抽屜之間都有帶有通風孔的鍍鋅金屬底板相隔離,較小的.. 8E/4、8E/2抽屜其四周均為阻燃型工程塑料件,對相鄰回路之間具有較強的絕緣隔離作用。..
● 柜內采用了多種塑料組件以支撐帶電部分,這些組件要求是無鹵素的,并具有.. CTI300等級的防漏電性能。
母線系統
開關柜可配置二組主母線,安裝在開關柜的后部母線室。二組母線可分別安裝在柜后上部或下部。根據進線需要,上下二組母線可分別采用不同或相同截面的材料。二者既可單獨供電,也可并聯供電,也可用作后備電源。
配電母線.. (垂直母線.. )組裝在阻燃型塑料功能板中,既可防止電弧引起的放電,又能防止人體接觸,通過特殊連接件與主母線聯接。
柜內設有獨立的.. PE接地系統和.. N中性導體,二者貫穿整個裝置,安裝在柜前底部及右側,各回路接地或接零都可就近聯接。
