XGW15-12/24 型 12-24kV 戶外智能化開閉所107-114 12-24kV
電壓.. 1kV(Um=1.2kV)到.. 35kV(Um=40.5kV)擠包絕緣電力電纜及附件第.. 1,2,4部分(eqv IEC 60502-1,2,4);
● GB/T 4109 高壓套管技術條件.. (eqv IEC 60137);
● GB/T 7354 局部放電測量(nep IEC 60270);
● GB/T 16927.1 高電壓試驗技術 第一部分:一般試驗要求.. (eqv IEC 60060.1);
● GB/T 17467 高壓.. /低壓預裝式變電站(eqv IEC 61330)。
開閉所的一次設備選擇及接線方案
FLN36-12/24型、FLN38-12/24型、SFG-12/24型(ABB原裝)SF.. 6負荷開關。
ASRM16-12/24型.. SF 6絕緣緊湊型環網開關(充氣柜)。
FLN36-12/24型和.. FLN38-12/24型負荷開關是本公司引進國外技術并按照國內電力系統要求而自行研制開發、生產的,其主要元器件均為進口原裝件(見圖一)。開關設備為雙斷口、三工位、旋轉式動觸頭、以.. SF 6氣體為滅弧介質。動觸頭置于加強結構的壓鑄環氧樹外殼中。假若內部發生燃弧,在外殼候后部有一個結構薄弱點,它將被沖開,隨后柜上面的泄弧活門沖開并將過壓氣流導向柜外。
SFG負荷開關使用.. SF 6做滅弧和絕緣介質,開關外殼按設兩個熱塑性材料的窗口以便觀察。每個負荷開關都是終身密封和免費維護的(30年)。負荷開關內.. SF 6氣壓是.. 0.4bars(相對壓力)。負荷開關的機械壽命是.. 5000次合.. -分和.. 1000次分.. -接地。
開關和操動機構安裝在可拆卸的上部單元里。
ARSM16-12/24型六氟化硫充氣絕緣緊湊型環網開關是本公司在廣泛吸收博采國內外同類型產品先進技術并結合本公司生產開關優點后改進的最新產品(見圖二),其操作機構采用了國內外先進的工藝技術。本產品具有外形尺寸小,技術性能好,使用壽命長,可實現全密封、全絕緣、無外露帶電體,所有.. 10kV帶電體均密封在不銹鋼.. SF 6氣箱內,免維護。
負荷開關高壓模塊內可配置電流、電壓互感器、UPS電源、FTU等,以滿足自動化及計量要求。
常見的負荷開關高壓模塊有負荷開關柜型、負荷開關.. +熔斷器組合柜型、隔離開關.. +斷路器柜型等。
典型方案(一 )
● GB/T 4109 高壓套管技術條件.. (eqv IEC 60137);
● GB/T 7354 局部放電測量(nep IEC 60270);
● GB/T 16927.1 高電壓試驗技術 第一部分:一般試驗要求.. (eqv IEC 60060.1);
● GB/T 17467 高壓.. /低壓預裝式變電站(eqv IEC 61330)。
開閉所的一次設備選擇及接線方案
FLN36-12/24型、FLN38-12/24型、SFG-12/24型(ABB原裝)SF.. 6負荷開關。
ASRM16-12/24型.. SF 6絕緣緊湊型環網開關(充氣柜)。
FLN36-12/24型和.. FLN38-12/24型負荷開關是本公司引進國外技術并按照國內電力系統要求而自行研制開發、生產的,其主要元器件均為進口原裝件(見圖一)。開關設備為雙斷口、三工位、旋轉式動觸頭、以.. SF 6氣體為滅弧介質。動觸頭置于加強結構的壓鑄環氧樹外殼中。假若內部發生燃弧,在外殼候后部有一個結構薄弱點,它將被沖開,隨后柜上面的泄弧活門沖開并將過壓氣流導向柜外。
SFG負荷開關使用.. SF 6做滅弧和絕緣介質,開關外殼按設兩個熱塑性材料的窗口以便觀察。每個負荷開關都是終身密封和免費維護的(30年)。負荷開關內.. SF 6氣壓是.. 0.4bars(相對壓力)。負荷開關的機械壽命是.. 5000次合.. -分和.. 1000次分.. -接地。
開關和操動機構安裝在可拆卸的上部單元里。
ARSM16-12/24型六氟化硫充氣絕緣緊湊型環網開關是本公司在廣泛吸收博采國內外同類型產品先進技術并結合本公司生產開關優點后改進的最新產品(見圖二),其操作機構采用了國內外先進的工藝技術。本產品具有外形尺寸小,技術性能好,使用壽命長,可實現全密封、全絕緣、無外露帶電體,所有.. 10kV帶電體均密封在不銹鋼.. SF 6氣箱內,免維護。
負荷開關高壓模塊內可配置電流、電壓互感器、UPS電源、FTU等,以滿足自動化及計量要求。
常見的負荷開關高壓模塊有負荷開關柜型、負荷開關.. +熔斷器組合柜型、隔離開關.. +斷路器柜型等。

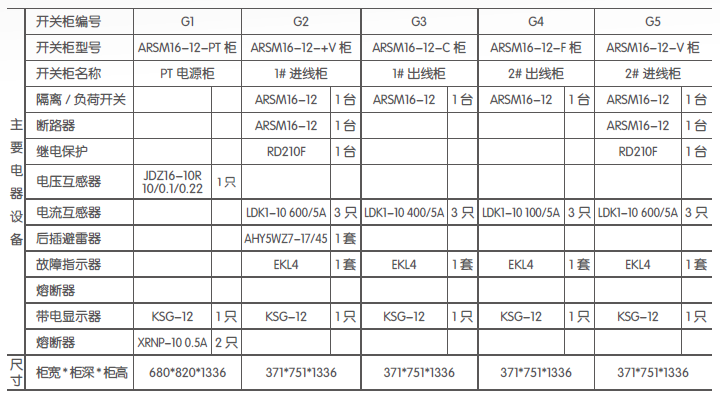

典型方案(一 )

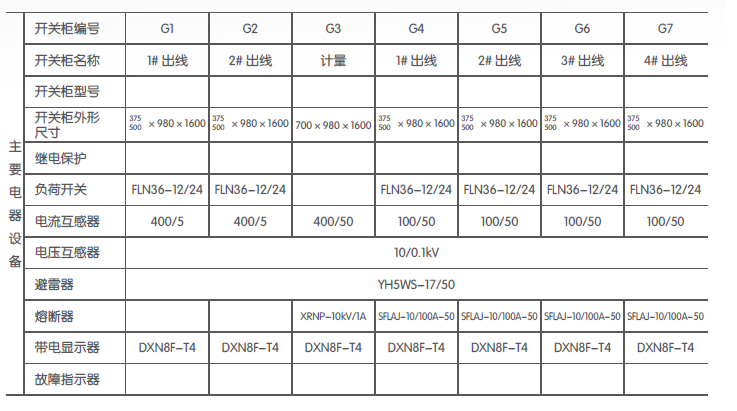

典型方案(二 )

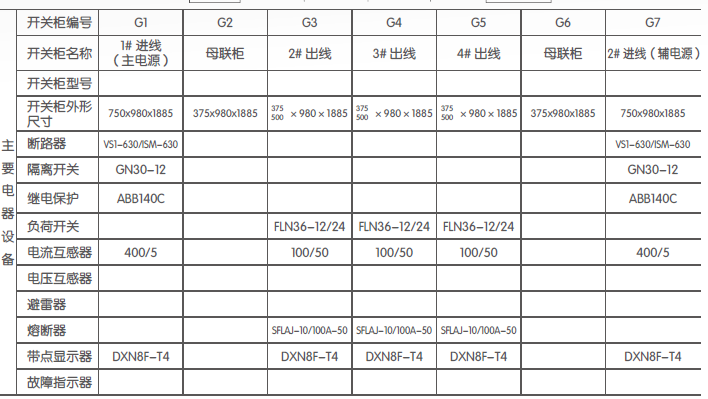

典型方案(三 )
產品結構說明
●
智能化大型開閉所(戶外環網柜)箱體采用先進的結構設計:材料采用表面噴塑的進口不銹鋼板(也可根據用戶要求采用鋁塑復合板或增強型玻纖水泥板),厚度不小于2mm,完全達到密封、全絕緣;
● 箱體表面無緊固件可供拆卸,且具有特殊的門鎖結構,防盜性好;箱體的防護等級到IP33。
●
箱體頂蓋為空氣夾層式雙層結構,并設有通風口;進風口設在箱體下部,出風口設置在箱體頂部,并隱藏于
